Sa mga sistema ng pagpapalamig ng industriya, pangsingaw Direktang tinutukoy ng pagpili ng (air cooler) ang antas ng pagkonsumo ng enerhiya ng malamig na imbakan at ang kalidad ng katatagan ng mga nakaimbak na kalakal. Ang DL type ay angkop para sa fresh-keeping storage sa itaas 0°C, ang DD type para sa cold storage sa -18°C, at ang DJ type para sa quick-freezing storage sa ibaba -25°C . Ang mga pangunahing pagkakaiba sa tatlong modelo ay nasa pagitan ng mga palikpik, kapasidad ng paglamig, at mga paraan ng pag-defrost. Ang hindi tugmang pagpili ay hahantong sa pagbara ng frost, pagtaas ng pagkonsumo ng enerhiya, o pagkasira ng produkto. Dapat komprehensibong isaalang-alang ng pagpili ang temperatura ng imbakan, mga katangian ng produkto, at pagkarga ng init sa halip na umasa lamang sa karanasan.
Pag-uuri at Mga Naaangkop na Saklaw ng Temperatura ng D-Series Air Cooler
Ang mga air cooler ng D-series na karaniwang ginagamit sa pang-industriyang cold storage ay nahahati sa tatlong modelo batay sa naaangkop na temperatura, bawat isa ay tumutugma sa iba't ibang mga kinakailangan sa pagpapalamig at mga kapaligiran sa temperatura ng imbakan:
- DL Type High-Temperature Evaporator : Naaangkop para sa mga temperatura ng pag-iimbak sa itaas 0°C, pangunahing ginagamit para sa pag-iimbak ng sariwang prutas, gulay, sariwang itlog, tsaa, at malalaking sistema ng air conditioning ng workshop.
- Uri ng DD Medium-Temperature Evaporator : Naaangkop para sa mga temperatura ng imbakan mula -1°C hanggang -18°C, na angkop para sa malamig na imbakan ng karne, isda, ice cream, at iba pang frozen na pagkain.
- Uri ng DJ na Low-Temperature Evaporator : Naaangkop para sa mga temperatura ng imbakan na mas mababa sa -18°C, pangunahing ginagamit para sa mabilisang pagyeyelo na pag-iimbak ng sariwang karne, isda, dumpling, at iba pang mga pagkain, na may mga temperatura ng imbakan na karaniwang nasa ibaba -25°C.
Ang mga pangunahing pagkakaiba sa istruktura sa pagitan ng tatlong mga modelo ay makikita sa puwang ng palikpik at disenyo ng daloy ng hangin . Sa ilalim ng mababang temperatura, ang moisture sa hangin ay namumuo at nagyelo sa ibabaw ng evaporator nang mas mabilis, kaya ang uri ng DJ ay gumagamit ng mas malaking fin spacing (karaniwang 6mm hanggang 9mm), habang ang DL type ay may mas maliit na fin spacing (humigit-kumulang 4mm hanggang 5mm) para ma-maximize ang heat exchange area sa medyo mataas na temperatura na kapaligiran.
Pangunahing Teknikal na Paghahambing ng Parameter
| Parameter | Uri ng DL (Mataas na Temp) | Uri ng DD (Medium-Temp) | Uri ng DJ (Mababang Temp) |
|---|---|---|---|
| Naaangkop na Temp | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Fin Spacing | 4.0 ~ 4.5 mm | 4.5 ~ 6.0 mm | 6.0 ~ 9.0 mm |
| Disenyo ng Temperatura Pagkakaiba (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Paraan ng Defrosting | Natural Defrost o Electric Heating | Electric Defrost / Pag-spray ng Tubig | Electric Defrost / Mainit na Gas Defrost |
| Mga Naaangkop na Refrigerant | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Mga Karaniwang Aplikasyon | Sariwang Imbakan, Workshop AC | Cold Storage, Cold Chain Logistics | Mabilis na Nagyeyelong Imbakan, Mga Blast Freezer |
Gaya ng ipinapakita sa talahanayan sa itaas, habang bumababa ang temperatura ng imbakan, dapat tumaas ang pagitan ng palikpik nang naaayon upang maiwasan ang pagharang ng mga frost layer sa mga daanan ng hangin. Ang design temperature difference (DTD) ng mga DJ type na low-temperature evaporator ay karaniwang kinokontrol sa 5°C hanggang 7°C , mas mababa sa 8°C hanggang 10°C ng uri ng DL, upang mapanatili ang mas mataas na relatibong halumigmig sa panahon ng mabilis na pagyeyelo at bawasan ang pagkawala ng dehydration ng pagkain.
Istraktura ng Evaporator at Prinsipyo ng Paggawa
Komposisyon ng Pangunahing Bahagi

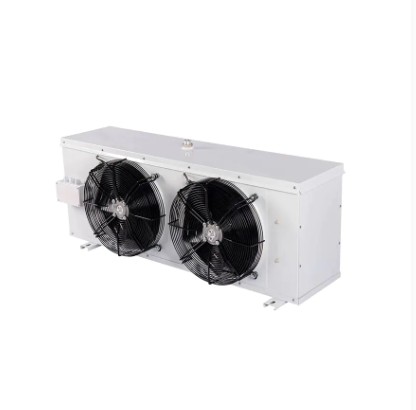

Pang-industriya na mga air cooler ay pangunahing binubuo ng limang bahagi: mga cooling heat exchange coil, axial fan, liquid distributor, defrosting device, at drain pan . Ang low-temperatura, low-pressure na saturated refrigerant ay pumapasok sa evaporator sa pamamagitan ng thermostatic expansion valve, nag-evaporate at sumisipsip ng init sa loob ng heat exchange tubes. Pinipilit ng fan ang hangin na dumaloy sa mga ibabaw ng palikpik, na nag-aalis ng init mula sa malamig na imbakan upang makamit ang paglamig.
Mga Salik na Nakakaapekto sa Heat Exchange Efficiency
Ang aktwal na epekto ng paglamig ng isang evaporator ay pinipigilan ng maraming mga kadahilanan:
- Bilis at Dami ng Hangin : Ang hindi sapat na bilis ng hangin ay humahantong sa hindi sapat na pagpapalitan ng init, habang ang sobrang bilis ay nagpapataas ng pagkonsumo ng enerhiya ng fan at maaaring ma-dehydrate ang mga ibabaw ng pagkain. Sa pang-industriyang mabilis na pagyeyelo na imbakan, ang bilis ng hangin ay karaniwang idinisenyo sa 3m/s hanggang 5m/s.
- Kalinisan ng Palikpik : Ang akumulasyon ng alikabok at langis ay maaaring mabawasan ang koepisyent ng paglipat ng init ng 15% hanggang 30%; ang regular na paglilinis ay mahalaga upang mapanatili ang kahusayan ng enerhiya.
- Kapal ng Frost Layer : Kapag ang kapal ng hamog na nagyelo ay lumampas sa 3mm, ang air-side thermal resistance ay tumataas nang malaki, na posibleng mabawasan ang kapasidad ng paglamig ng higit sa 20%; Ang napapanahong pag-defrost ay sapilitan.
- Sobrang init ng Supply ng Liquid : Ang wastong superheat (karaniwang 3°C hanggang 8°C) ay pumipigil sa compressor liquid slugging habang tinitiyak ang epektibong paggamit ng heat exchange area ng evaporator.
Pagkalkula ng Pinili at Pagtatasa ng Heat Load
Evaporator ang pagpili ay hindi maaaring umasa lamang sa karanasan; Ang mga kalkulasyon ng pagkarga ng init ay sapilitan. Ang kabuuang pagkarga ng init ng isang malamig na imbakan ay binubuo ng mga sumusunod na bahagi:
- Enclosure Heat Load : Inilipat ang init sa pamamagitan ng mga dingding, bubong, at sahig, na proporsyonal sa kapal ng pagkakabukod at pagkakaiba ng temperatura.
- Pagkarga ng init ng produkto : Inilabas na init sa panahon ng paglamig o pagyeyelo ng produkto, na maaaring umabot ng higit sa 60% ng kabuuan sa mabilisang nagyeyelong imbakan.
- Pag-load ng init ng bentilasyon : Init na dinadala ng panlabas na mainit na hangin kapag binuksan ang mga pintuan ng malamig na imbakan o sa panahon ng bentilasyon.
- Motor at Pag-iilaw Heat Load : Ang init na nalilikha ng mga motor ng bentilador at mga fixture ng ilaw habang tumatakbo.
- Pagpapatakbo ng Tauhan Heat Load : Init na ibinubuga ng mga manggagawa sa panahon ng operasyon sa loob ng imbakan.
Ang pagpili ay dapat may kasamang a 10% hanggang 15% safety margin batay sa kinakalkula na kabuuang pagkarga ng init upang isaalang-alang ang matinding lagay ng panahon o mga pagbabago sa paglilipat ng produkto. Bukod pa rito, ang nominal na kapasidad ng paglamig ng evaporator ay dapat na itama batay sa aktwal na mga kondisyon ng operating (temperatura ng imbakan, temperatura ng pagsingaw, temperatura ng condensing), gamit ang mga curve ng pagganap na ibinigay ng tagagawa bilang batayan ng pagwawasto.
Mga Diskarte sa Pag-defrost at Pamamahala ng Episyente sa Enerhiya
Paghahambing ng Mga Karaniwang Paraan ng Defrosting
| Paraan ng Defrosting | Prinsipyo | Mga Naaangkop na Sitwasyon | Mga Katangian ng Enerhiya |
|---|---|---|---|
| Electric Defrost | Mga electric heating tubes heat fins | Maliit hanggang katamtamang malamig na imbakan | Mas mataas na pagkonsumo ng enerhiya, simpleng istraktura |
| Water Spray Defrost | Pag-spray ng tubig sa temperatura ng kapaligiran | Katamtaman hanggang malaking malamig na imbakan | Mataas na pagkonsumo ng tubig, mabilis na pag-defrost |
| Hot Gas Defrost | Ang init ng paglabas ng compressor | Malaking mabilis na nagyeyelong imbakan, mga sistema ng ammonia | Pinakamainam na kahusayan ng enerhiya, kumplikadong sistema |
Mga Rekomendasyon sa Setting ng Defrosting Cycle
Ang dalas ng pag-defrost ay dapat na dynamic na nababagay batay sa dalas ng pagbubukas ng pinto, nilalaman ng kahalumigmigan ng produkto, at bilis ng pagyelo ng evaporator. Para sa mabilis na nagyeyelong imbakan sa ibaba -25°C, inirerekomenda ang mainit na gas defrosting tuwing 4 hanggang 6 na oras , na may kontrol sa bawat ikot ng pag-defrost sa loob ng 15 hanggang 20 minuto. Ang madalas na pag-defrost ay nagdudulot ng mga pagbabago sa temperatura ng imbakan na nakakaapekto sa kalidad ng pagkain; ang labis na mahabang pagitan ay humahantong sa pagtatayo ng hamog na nagyelo, pagtaas ng resistensya ng hangin, at pagtaas ng pagkonsumo ng kuryente ng fan.
Mga Mahahalaga sa Pag-install at Pagpapanatili
Ang wastong pag-install at regular na pagpapanatili ay mahalaga para sa pangmatagalang mahusay na operasyon ng evaporator:
- Posisyon ng Pag-install : Ang mga air cooler ay dapat na naka-install sa tuktok o mataas sa mga gilid na dingding ng malamig na imbakan, na ang mga saksakan ng hangin ay nakaharap sa direksyon ng pinto upang lumikha ng pare-parehong pamamahagi ng daloy ng hangin at maiwasan ang direktang pag-ihip ng malamig na hangin sa mga produkto.
- Pag-calibrate ng Antas : Ang yunit ay dapat na naka-install nang pahalang; Ang pagkiling ay magdudulot ng mahinang pag-defrost ng tubig drainage, na humahantong sa pag-iipon ng tubig o pag-apaw sa drain pan.
- Return Air Clearance : Hindi bababa sa 300mm ng return air space ay dapat na mapanatili sa pagitan ng evaporator at mga dingding o mga stack ng produkto upang matiyak ang hindi nakaharang na sirkulasyon ng hangin.
- Regular na Paglilinis : Linisin ang mga palikpik kada quarter na may malalambot na brush o low-pressure na water jet upang alisin ang alikabok at langis; siyasatin ang mga blades ng fan para sa deformation at motor bearings para sa pagpapadulas.
- Pag-detect ng Leak at Insulation : Magsagawa ng taunang pagsuri sa airtightness sa refrigeration piping; tiyaking nananatiling buo ang mga layer ng insulation sa supply ng likido at mga linya ng pagsipsip upang maiwasan ang malamig na pagkawala at kondensasyon.
Umuusbong Evaporator Mga Uso sa Teknolohiya
Habang hinihingi ng industriya ng pagpapalamig ang mas mataas na kahusayan sa enerhiya at pagsunod sa kapaligiran, patuloy na umuunlad ang teknolohiya ng evaporator:
- Variable Frequency Fan Technology : Sa pamamagitan ng pagsasaayos ng bilis ng fan upang tumugma sa aktwal na pag-load ng init, ang pagtitipid ng enerhiya na 20% hanggang 35% ay maaaring makamit kumpara sa mga fixed-frequency na fan, habang binabawasan ang mga pagbabago sa temperatura ng imbakan.
- Nano Anti-Corrosion Coatings : Ang mga hydrophilic o anti-corrosion coating sa mga ibabaw ng palikpik ay nagpapaantala sa kaagnasan sa spray ng asin at acidic na kapaligiran, na nagpapahaba ng buhay ng kagamitan ng higit sa 30%.
- CO₂ Transcritical System Compatibility : Habang ang R744 (CO₂) ay nagiging mas laganap sa mababang temperatura na logistik, ang mga disenyo ng evaporator na lumalaban sa mataas na presyon (hanggang sa 120bar) ay kumakatawan sa isang bagong teknolohikal na direksyon.
- Intelligent Defrost Control : Pagti-trigger ng defrosting batay sa frost thickness sensors o pressure differential signal, pinapalitan ang tradisyonal na timed defrosting, binabawasan ang mga hindi kinakailangang defrost cycle at pinapahusay ang system COP.
Ang mga teknolohiyang ito ay hindi lamang binabawasan ang mga gastos sa pagpapatakbo ng cold storage ngunit tumutugon din sa mga pandaigdigang uso sa industriya tungo sa pagbabawas ng nagpapalamig na carbon at pagpapabuti ng kahusayan sa enerhiya.
